3D-сцены, подрозетники и щит

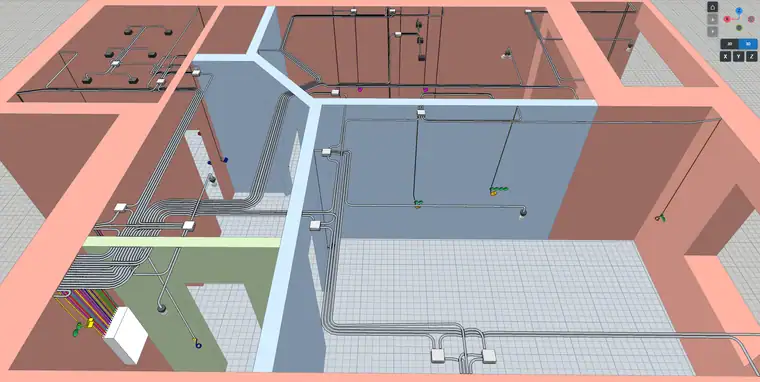

3D-вид

• добавлен осевой навигатор для быстрого переключения видов;
• появилась динамическая сетка с изменением детализации при приближении и отдалении;
• добавлено отображение размеров стен на уровне пола;
• добавлена блокировка осей при перемещении оборудования;
• улучшена плавность вращения камеры и перемещения вида.

Сцены и PDF

• можно сохранять ракурсы проекта вместе с положением камеры и углом обзора;
• сохранённые сцены открываются одним нажатием и сохраняются внутри проекта;
• добавлен отдельный экспорт «PDF Сцены» для Pro;
• можно выбрать формат и ориентацию листа, разместить 1, 2, 4, 6 или 8 сцен на странице;
• добавлены настройки сетки, объёма и скруглений;
• можно настроить качество изображений от 10 до 100% и отключить фон земли и неба.

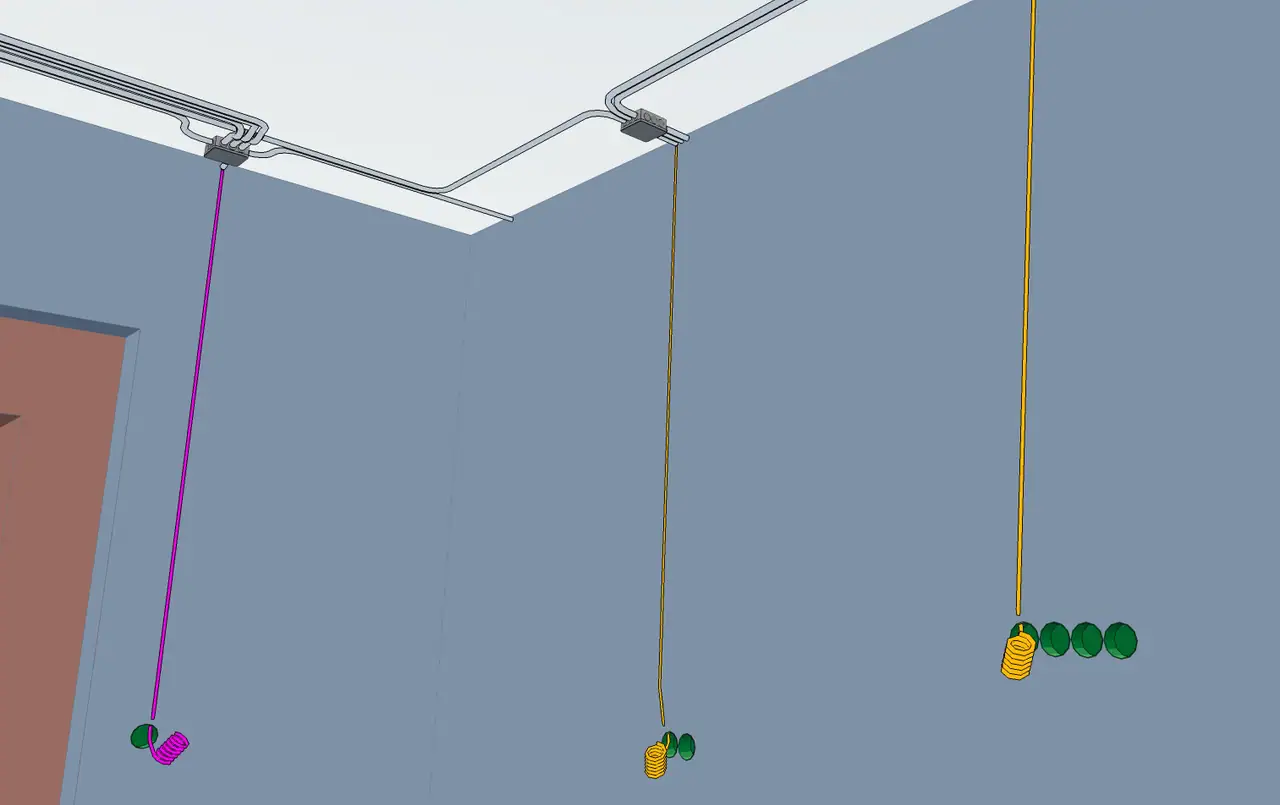

Подрозетники в 3D

• добавлен отдельный режим просмотра подрозетников;
• внутренности подрозетников видны через монтажные отверстия в стене;
• цвет подрозетника зависит от типа стены;
• запас кабеля отображается кольцами с учётом настроек;
• улучшены подходы кабелей к портам и скругления на выходе.

Показать изображение ↓ Свернуть изображение ↑

Кабельные трассы

• доработаны монтажные слои и переходы между стеной, полом и потолком;
• при рисовании кабеля учитываются монтажные расстояния до соседних трасс;
• исправлены скругления, обходы пересечений и обводка объёмной гофры;
• объём гофры учитывает её диаметр и отступ под клипсу;
• синхронизировано выделение кабелей в 2D и 3D.

Оборудование

• добавлены трёхклавишный выключатель и диммер;
• добавлены розетка с USB, USB-розетка и влагозащищённая розетка;
• добавлены двойные интернет- и ТВ-розетки;
• обновлены 3D-модели розеток, выключателей, терморегулятора, светильников, бра и распредкоробок;
• улучшены материалы, отражения металлических контактов и прозрачность крышки влагозащищённой розетки;
• оборудование можно размещать на боковых откосах окон и дверей;
• можно задавать собственные названия потребителей и повторно выбирать ранее введённые;
• добавлено групповое редактирование параметров однотипных выводов кабеля.

Сборка щита

• добавлено обозначение вводного кабеля с оболочкой и отдельными жилами;
• кабельный ввод можно связывать с линией проекта и перемещать вдоль границы щита;
• добавлены перемычки между шинными рядами;
• можно выбирать цвет проводов и менять его сразу у нескольких выделенных проводов;
• жёлто-зелёный провод отображается двухцветным;
• бирки устройств подстраиваются под длину обозначения;
• устройства обновляются из шаблонов при открытии проекта с сохранением пользовательских свойств и совместимых подключений.

Чертежи и настройки

• для каждого листа схемы можно отдельно выбрать щит проекта;
• исправлено разбиение таблиц на страницы и пропадание позиций на границах листов;
• для Basic доступна ограниченная PDF-схема щита;
• настройки теперь сохраняются отдельно в каждой секции;
• исправлен сброс прокрутки при выборе значений в выпадающих списках;
• поля высоты, мощности и тока поддерживают сложение, вычитание, умножение и деление;
• в крепёж добавлены двухлапковая скоба и дюбель-шуруп.
