Команда Редактировать включает режим выбора, удаления и настройки оборудования на плане. Она нужна после установки точек, когда нужно убрать лишнее оборудование, уточнить высоту, назначение, мощность, параметры подрозетника или настройки общего блока.
Как открыть настройки
- Откройте этап Расстановка оборудования.
- Нажмите Редактировать на ленте.

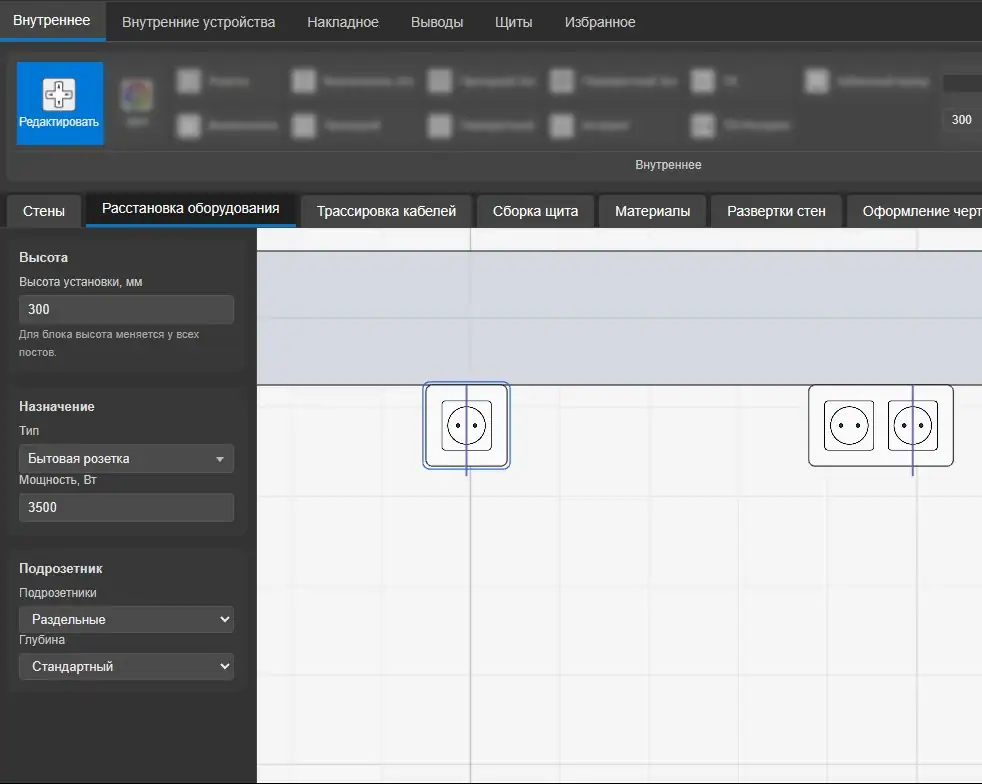

- Кликните по оборудованию на плане.
После выбора в боковой панели открываются параметры выбранной точки или блока. Если выбрано несколько независимых точек, часть настроек скрывается, потому что они относятся к одному блоку или одному посту.
Выбор и удаление

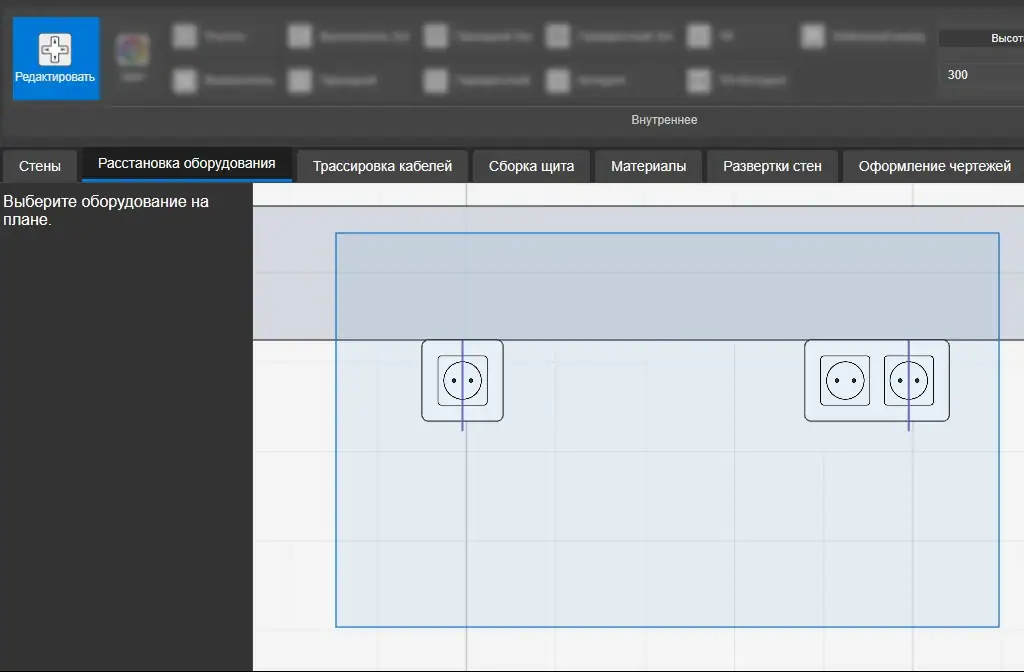

В режиме Редактировать оборудование выбирается кликом на плане. Чтобы выбрать несколько точек сразу, протяните рамку выделения по плану. В выделение попадает оборудование, которое находится внутри рамки.
Выбранное оборудование удаляется клавишей Delete или Backspace. Так можно удалить одну выбранную точку или сразу несколько точек после выделения рамкой.
Если нужно удалить один пост из блока, выберите блок, в мини-схеме боковой панели выберите нужный пост и нажмите Удалить пост. Это убирает только выбранный пост, а не весь блок.
Высота

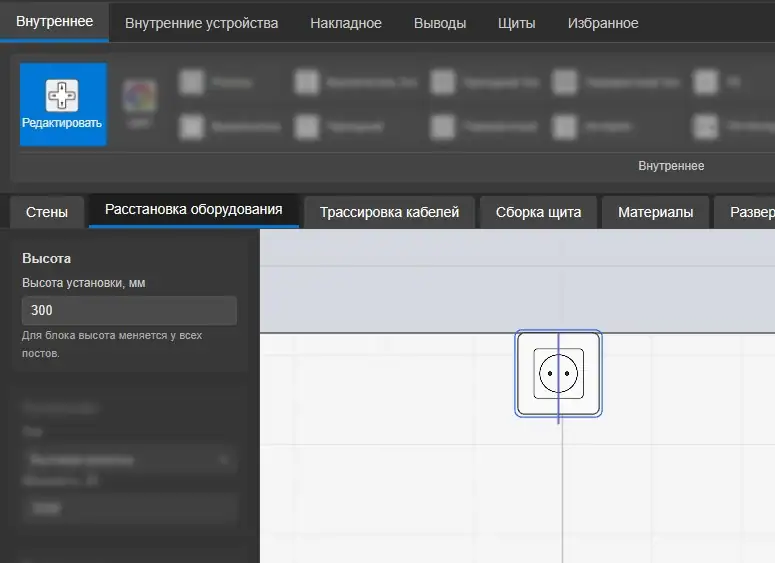

В поле Высота установки, мм задается монтажная высота точки. Для блока высота меняется сразу у всех постов блока.
Высота используется дальше в проекте: на развертках стен, в пояснениях к монтажу и в документах.
Назначение и мощность
В блоке Назначение выбирается тип точки: обычная розетка, отдельная линия, интернет, TV, управление светом и другие варианты, доступные для выбранного механизма.
Поле Мощность, Вт заполняется для точек, где нагрузка важна для расчета и дальнейшей работы с группами.
Если выбран блок из нескольких постов, сначала выберите нужный пост в мини-схеме, а затем измените его назначение или мощность.
Подрозетник
Блок Подрозетник показывается для внутренних механизмов. В нем задаются:
- Подрозетники — раздельные или объединенный;
- Глубина — стандартный или углубленный.
Если в одном блоке несколько механизмов, настройки подрозетника применяются к выбранному посту или ко всему блоку в зависимости от выбранного варианта.
Блок из нескольких постов
Для блока из нескольких внутренних механизмов появляются дополнительные настройки:
- Ориентация блока — горизонтально или вертикально;
- Центр блока — пост или промежуток, от которого считается положение блока на плане;
- Удалить пост — удаление выбранного поста из блока.
Центр блока важен при перемещении и выравнивании: он задает, какая часть блока остается опорной точкой на плане.
Где используются эти данные
Настройки оборудования используются не только для подписи на плане. Они участвуют в трассировке кабелей, кабельном журнале, материалах, развертках стен и документах проекта.
