Инструмент Стены включает режим построения стен на плане. Он нужен, чтобы быстро набросать контур помещения или отдельные перегородки, а затем уточнить толщину, материал и положение стены относительно базовой линии.
Где находится в интерфейсе
Кнопка Стены находится на этапе Стены, в первом блоке ленты. Она запускает режим рисования новых стен на плане.
Используйте ее в начале работы с объектом, когда нужно обвести контур помещений, добавить перегородки или восстановить план по подложке.
Как рисовать стены
Нажмите кнопку Стены на ленте. Включится режим рисования, текущий выбор стен сбросится, а в боковой панели откроются настройки базовой линии стены.
Первый клик на плане задает начальную точку стены. После этого курсор показывает предварительный сегмент. Следующий клик фиксирует сегмент и сразу оставляет инструмент в режиме продолжения цепочки: новая стена начнется из конца предыдущей.
Чтобы завершить текущий шаг, нажмите Esc. Если сегмент еще не зафиксирован, первый Esc сбросит текущую начальную точку. Повторный выход из режима снимает активность инструмента.
Точная длина
После первого клика поле Длина, мм получает фокус. Введите длину сегмента и нажмите Enter: стена будет построена по текущему направлению курсора, но с заданной длиной.
Если поле длины пустое, следующий клик фиксирует стену по точке курсора. Если длина введена, предварительный сегмент подтягивается к указанному размеру.
Привязки и направление
Инструмент цепляется к характерным точкам и линиям плана: вершинам стен, базовым линиям существующих стен, пересечениям, направляющим и осям. Это помогает продолжать контур без микрозазоров и ручной подгонки.
Если навести курсор на другую стену и ненадолго задержаться, редактор показывает вспомогательные направления: параллель к этой стене и перпендикуляр к ней. По ним удобно продолжать контур, выравнивать перегородку относительно существующей стены или строить примыкание под прямым углом.
С зажатым Shift направление фиксируется по горизонтали или вертикали относительно начальной точки сегмента. Это удобно, когда нужно провести ровную стену, но курсор находится рядом с другими объектами.
Базовая линия

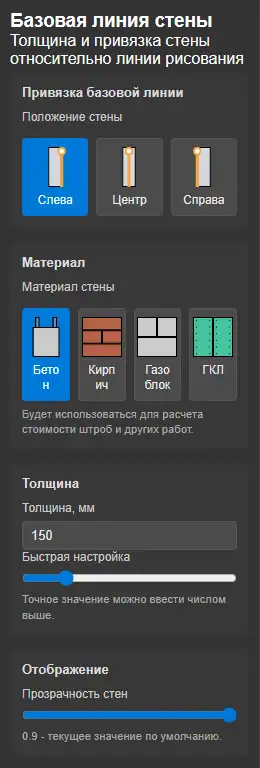

В панели Базовая линия стены задается положение стены относительно линии рисования:
| Положение | Что означает |
|---|---|
| Слева | Толщина стены откладывается слева от линии рисования |
| Центр | Линия рисования проходит по центру стены |
| Справа | Толщина стены откладывается справа от линии рисования |

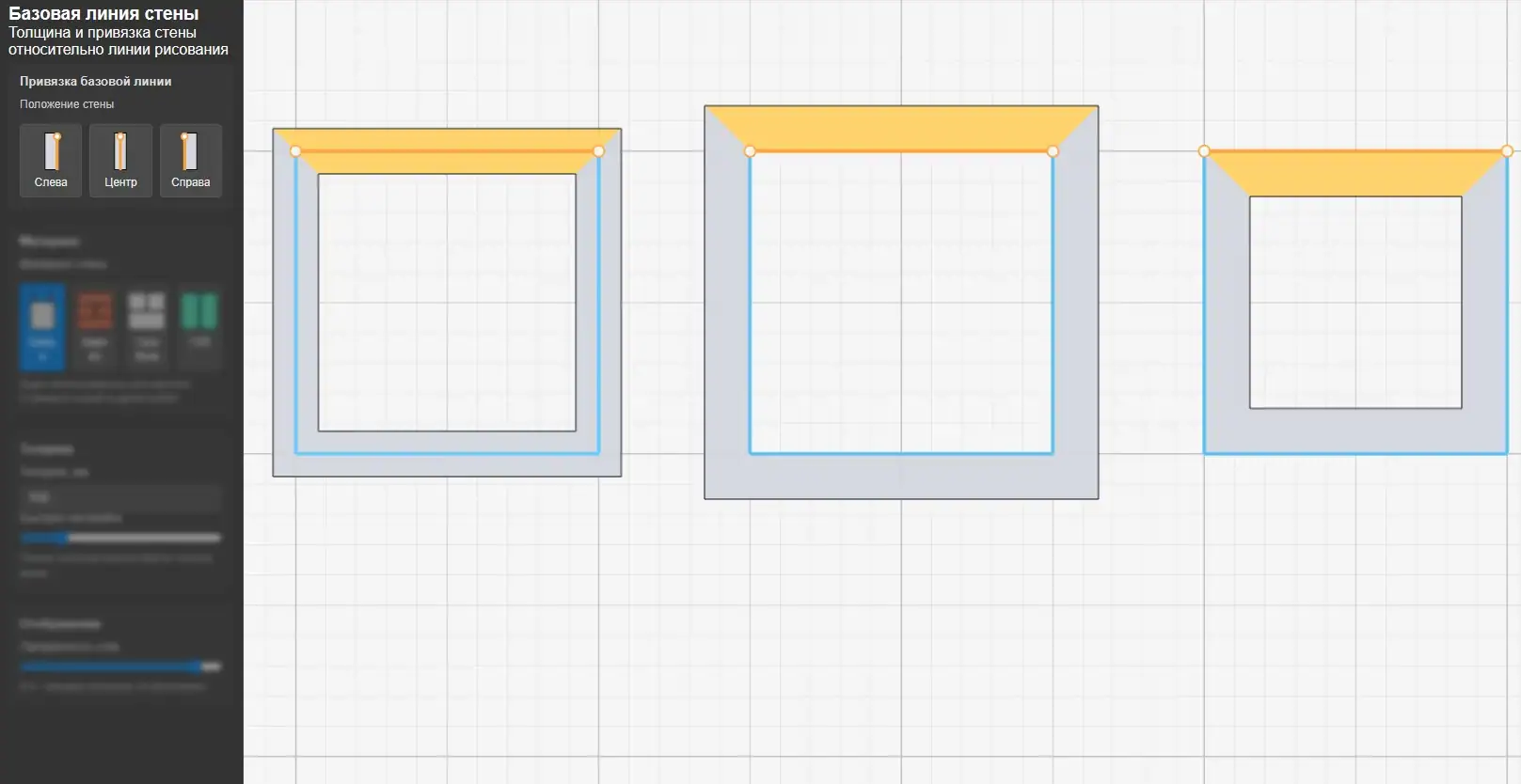

На примере ниже все квадраты имеют размер 1 x 1 м. Голубая линия показывает базовую линию, по которой строится контур. При положении Слева, Центр и Справа геометрия стены откладывается относительно этой линии по-разному.
По умолчанию используется положение Центр.
Толщина и материал
Толщина задается в миллиметрах. Значение по умолчанию — 150. Его можно ввести числом или настроить ползунком.
Материал выбирается в той же панели: Бетон, Кирпич, Газоблок или ГКЛ. Материал сохраняется в свойствах стены и дальше используется в расчетах, например для стоимости штроб и других работ.
Если выбрать уже построенную стену, эти же настройки можно использовать для изменения ее толщины и материала.
Отображение стен
Ползунок Прозрачность стен меняет видимость стен на плане. Это настройка отображения: она помогает видеть подложку и другие элементы под стенами, но не меняет геометрию проекта.
Что получается после построения
Каждый зафиксированный сегмент становится отдельной стеной с начальной и конечной точкой, толщиной, материалом и положением базовой линии. Следующие этапы используют эти стены как основу для расстановки оборудования, трассировки кабелей, разверток и чертежей.
