Инструменты проемов добавляют в стены отверстия и элементы заполнения: обычный проем, окно, дверь или балконный блок. Они привязаны к конкретной стене и дальше учитываются на плане, развертках и в рабочих сценариях следующих этапов.
В ленте этому блоку соответствуют кнопки walls-opening-generic-button, walls-opening-window-button, walls-opening-door-button и walls-opening-balcony-block-button.
Где находится в интерфейсе
Кнопки проемов находятся на этапе Стены, в группе Проемы. Выберите нужный тип: Проем, Окно, Дверь или Балкон.
Как поставить проем или окно
Выберите Проем или Окно на ленте и наведите курсор на стену. Редактор покажет предпросмотр будущего проема на линии стены.
Проем и окно ставятся в один клик. Клик по стене добавляет элемент в выбранном месте. После установки он остается привязанным к этой стене: если стена перемещается или меняется, проем сохраняет позицию вдоль нее.
У окна оранжевая точка показывает лицевую сторону. Эта сторона считается наружной и помогает правильно читать ориентацию окна на плане и развертках.
Как поставить дверь или балконный блок
Дверь и Балконный блок ставятся в два клика. Сначала наведите курсор на стену и выберите сторону проема. Это определяет, с какой стороны стены будет располагаться дверная часть.
После первого клика редактор переходит ко второму шагу: нужно указать сторону открывания двери. Наведите курсор на нужную сторону и кликните еще раз.
После второго клика дверь или балконный блок добавляется на стену с выбранной ориентацией.
Основные типы
Проем используется для отверстий без отдельной логики двери или окна: арки, проходы, технические отверстия и другие простые разрывы стены.
Окно добавляет оконный проем с высотой, отметкой низа и оконными параметрами. Оранжевая точка указывает лицевую сторону окна, то есть сторону наружу. На развертках такой проем отображается как окно.
Дверь добавляет дверной проем. Для двери важны ширина, положение на стене и направление открывания.
Балконный блок объединяет оконную и дверную часть в одном проеме. Его удобно использовать, когда на плане нужно показать типовой выход на балкон или лоджию.
Настройка размеров

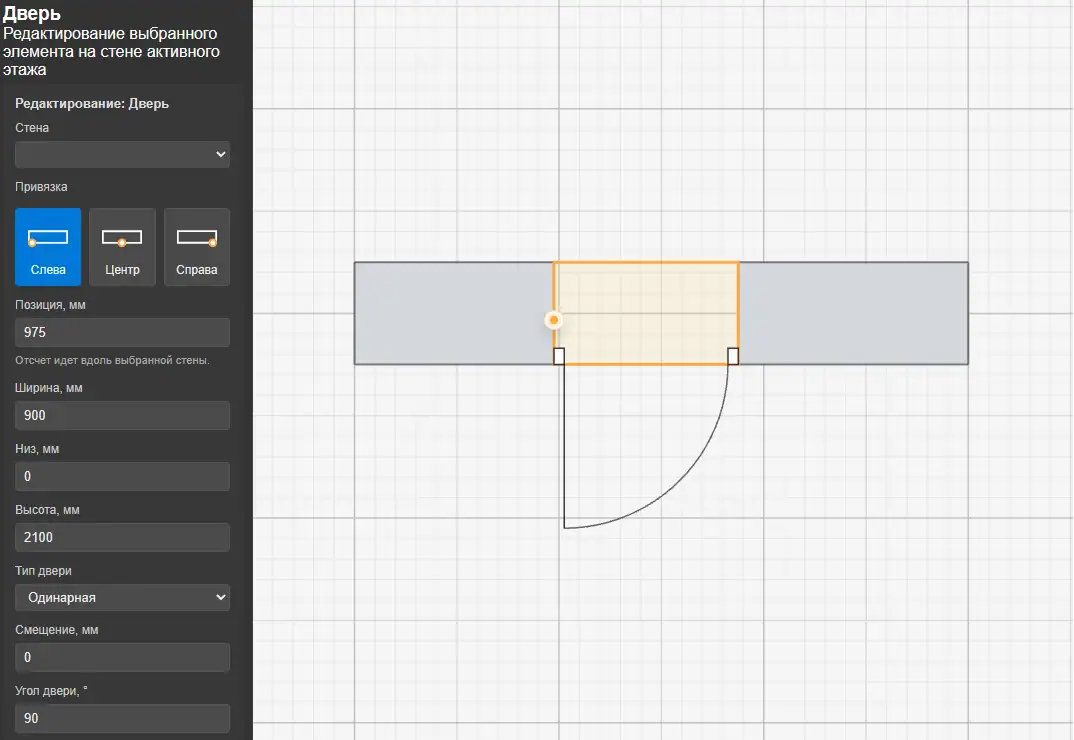

После выбора типа проема в боковой панели задаются параметры: стена, позиция, ширина, высота и отметка низа. Для дверей добавляются параметры открывания, а для балконного блока — ширина оконной и дверной части.
В блоке Привязка выбирается, какая точка проема считается опорной для поля Позиция, мм:
Слева — позиция задает левый край проема.
По центру — позиция задает центр проема, кнопка `wall-openings-anchor-center`.
Справа — позиция задает правый край проема.
Это удобно, когда размер уже известен, а поставить проем нужно от конкретной оси, края стены или центра будущего окна.
Где это используется дальше
Проемы влияют на геометрию стены и помогают корректно читать план. Дальше они нужны для разверток стен, размещения оборудования рядом с окнами и дверями, трассировки и подготовки понятных чертежей.
