Инструмент Изменить в группе Проемы включает режим выбора уже установленного проема. Он нужен, когда проем, окно, дверь или балконный блок уже стоят на стене, но нужно поправить положение, размер или параметры открывания.
В ленте этому действию соответствует кнопка walls-opening-select-button.
Где находится в интерфейсе
Кнопка Изменить находится на этапе Стены, в группе Проемы рядом с кнопками Проем, Окно, Дверь и Балкон.
Как выбрать проем
Нажмите Изменить и наведите курсор на установленный проем. Редактор подсветит элемент, который можно выбрать.

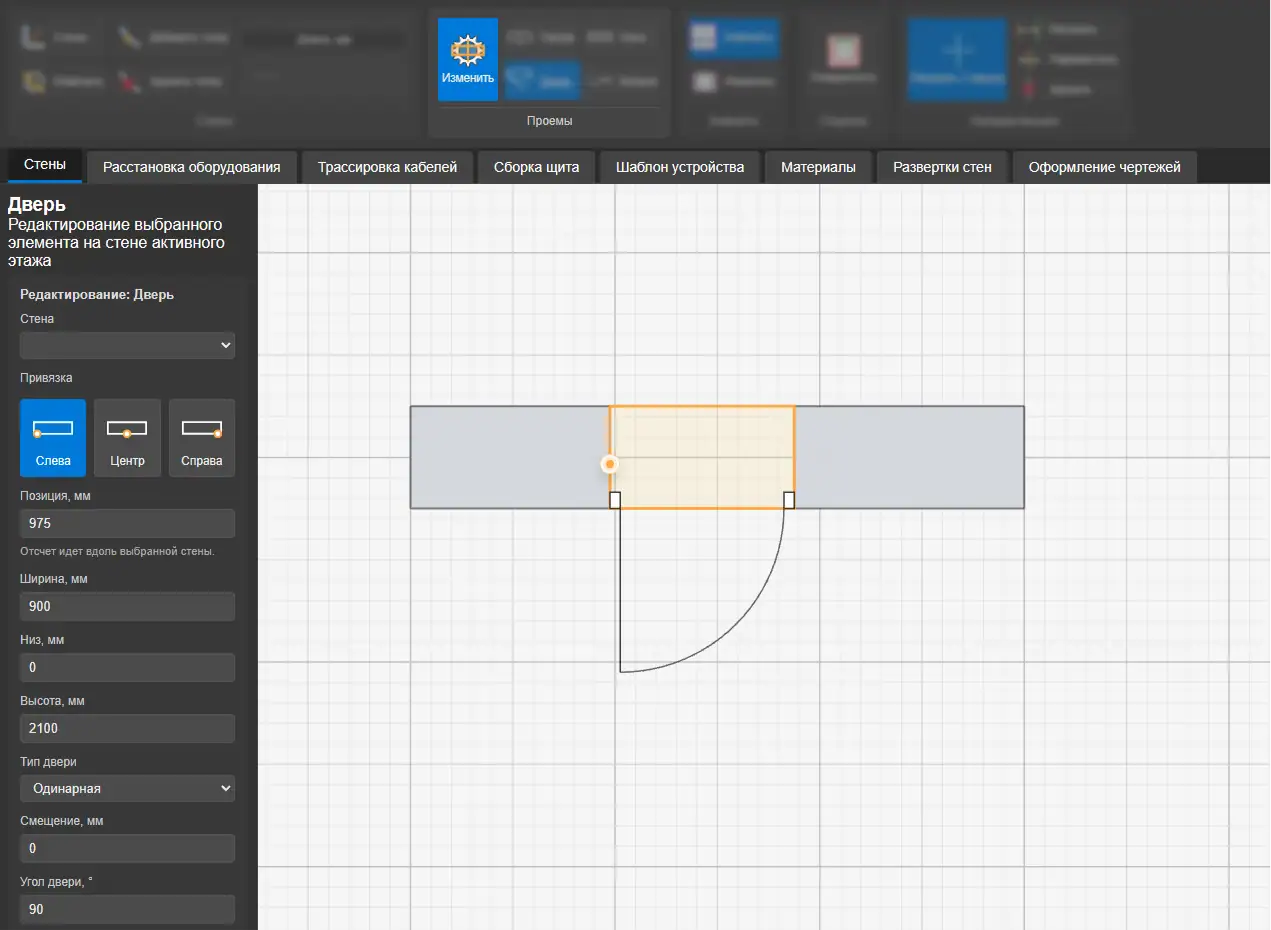

Клик по проему выбирает его и открывает боковую панель параметров. В панели отображается тип выбранного элемента и поля, которые относятся именно к нему.
Что можно изменить
Для выбранного проема можно менять положение вдоль стены, ширину, высоту и отметку низа. Привязка определяет, от какой точки считается поле Позиция, мм: от левого края, центра или правого края проема.
Слева — позиция задает левый край выбранного проема.
По центру — позиция задает центр выбранного проема.
Справа — позиция задает правый край выбранного проема.
Для двери доступны параметры открывания. Для балконного блока дополнительно настраивается сочетание оконной и дверной части.
Перемещение по стене
Если нужно быстро сдвинуть проем, выберите его инструментом Изменить и перетащите вдоль стены. Проем остается привязанным к той же стене и сохраняет свои размеры.
Выход из режима
Чтобы сбросить текущий выбор, нажмите Esc. Если проем уже не выбран, повторный Esc выключит инструмент Изменить.
